[电源] 关于康舒IP470背后的那个红色小开关啰嗦几句

Rank: 13Rank: 13Rank: 13

玩家币
365 元
积分
9568
帖子
7963
UID
199
发表于 2010-1-24 15:09 |显示全部帖子

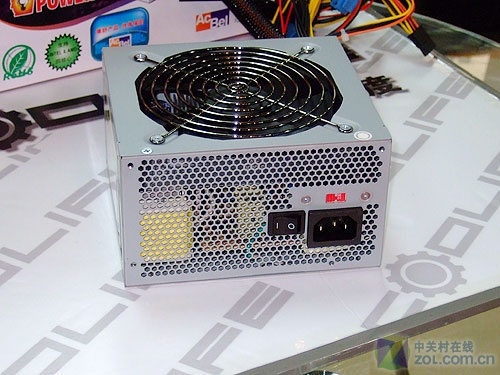

引用ZOL的一张图。


看到插座旁边那个红色小开关了么?

请勿乱动这个红色小开关。这就是这个帖子要说的问题。

这个小开关被称作“Voltage Selector”,只在没有主动PFC的电源上有可能出现,除了康舒IP430、IP470等型号,在很多工包电源上也能见到。
在市电为220~240V的地区,需要将它扳到“230V”一侧,在市电为100~120V的地区,要将它扳到“110V”一侧。
在电源出厂的时候这个开关是扳到正确的位置的,不需要用户乱动。品牌机上往往用一个贴纸把这个开关贴起来,并写有明确的警告。如果我没看错的话,现在露出来的字是“230V”。如果是销往北美或者日本的电源,开关会被扳到“110V”一边。只在国内销售,或者只在110V地区销售的电源,通常会把这个开关省略掉,既省下成本又减少用户干傻事的机会。

下面说说这个开关起什么作用,在国内220V市电下扳错了位置会有啥后果。
220V市电下将开关扳到220V一侧,整流电路以桥式整流形式将220VAC整成220*sqrt(2)=311V,送给两个串联的200V大电容,每个电容上分得155.5V电压。110V市电下,将开关扳到110V一侧,整流桥会切换成倍压整流形式的电路,整流出来的电压翻倍,每个大电容上的电压是110*sqrt(2)=155.5V,两个电容串起来还是311V,保证电源在低压下也能工作。
如果在220V市电下将开关扳到110V一侧,会引发灾难性后果。此时电路仍为倍压整流形式,每个大电容上的电压是220*sqrt(2)=311V,远远超出了大电容200~250V的耐压值,同时送到开关逆变电路的电压是311*2=622V,造成主开关管超压。接下来可能造成的一系列后果是:主开关管炸毁、大电容爆炸、高压侧芯片和线路损坏、电源保险丝熔断、室内跳闸、甚至在安规不合格的电源内引起燃烧
当然你也不一定会遇到最糟糕的情况。正规电源会在大电容上并联两颗MOV压敏电阻,电压超出200V过多则压敏电阻先击穿,熔断保险丝,从而保护电源内的一部分零件并防止火灾的发生。但无论如何,不经过维修的话电源是没法正常工作了。不但如此,由于内部零件可能存在暗伤,继续给电源插上电还可能引起进一步的损坏。

厂家把这个开关做成用螺丝刀才能扳动的,就是为了一般用户不去动它,但是手欠的总是存在的……康舒也意识到了这个问题,在新版的IP430+和IP470+上,开关的位置被“230VAC”贴纸封闭起来,避免用户犯错误。

这个问题其实很简单,但是缺乏基本常识的用户,尤其是其中很有动手能力的用户很有犯下无脑错误的风险。如果你没犯过这个错误,请不要去尝试;如果你已经干过了,你大概十有八九已经知道电容里的电解液闻起来是什么味道了——记住这个气味,以后不要再干傻事了,动手之前请一定先看说明书。
1

查看全部评分

  • sky1843

转载本人文章请务必给出原始出处与原文链接。

Rank: 10Rank: 10

玩家币
50 元
积分
3856
帖子
3594
UID
106264
发表于 2010-1-24 15:11 |显示全部帖子
我在想,如果有人犯了这个错误,会不会被算成是“人为损坏”?

Rank: 13Rank: 13Rank: 13

玩家币
365 元
积分
9568
帖子
7963
UID
199
发表于 2010-1-24 15:17 |显示全部帖子
印象里品牌机对此类问题是不予保修的。但是如果电力局的三相中性线搭到了相线上导致220V变380V的话也会引起类似的损坏,不知道电脑厂家会不会为此买单。
转载本人文章请务必给出原始出处与原文链接。

Rank: 10Rank: 10

玩家币
50 元
积分
3856
帖子
3594
UID
106264
发表于 2010-1-24 15:20 |显示全部帖子
就算厂家买单,商家会不会使坏呢?毕竟能明白这底细的人,一般不太可能犯这种错误。

Rank: 13Rank: 13Rank: 13

玩家币
365 元
积分
9568
帖子
7963
UID
199
发表于 2010-1-24 15:22 |显示全部帖子

回复 4楼 的帖子

我是看到最近某些论坛里栽在这个小开关上的小白比较多,才想上来水一帖的。这样的问题获得保修的可能性不大。
转载本人文章请务必给出原始出处与原文链接。

Rank: 10Rank: 10

玩家币
50 元
积分
3856
帖子
3594
UID
106264
发表于 2010-1-24 15:25 |显示全部帖子
恩,你也挺有心的,赞一个。

Rank: 8Rank: 8Rank: 8Rank: 8

玩家币
4 元
积分
1039
帖子
843
UID
99191
发表于 2010-1-24 15:28 |显示全部帖子
为什么中国和外国,一个是220V呢,一个是110V呢?

Rank: 10Rank: 10

玩家币
903 元
积分
15156
帖子
14342
UID
14369
发表于 2010-1-24 15:31 |显示全部帖子

回复 7楼 的帖子

英国和欧洲原来分别是240V和220V,现在也共同协调调整为230V,和中国使用的电压接近都在220V到240V这一档。

Rank: 10Rank: 10

玩家币
213 元
积分
3125
帖子
3366
UID
26679
发表于 2010-1-24 15:35 |显示全部帖子
幸好我电源上没这个玩意......
估计就算有..我也不会在带电状态下去弄它吧...大概....

Rank: 10Rank: 10

玩家币
903 元
积分
15156
帖子
14342
UID
14369
发表于 2010-1-24 15:40 |显示全部帖子
太麻烦了,都是被动PFC搞得。IP470这样的低价低质电源也该退出舞台了。主动PFC电源就不会有这样的问题了。小白们也没得机会去犯错

Rank: 10Rank: 10

玩家币
50 元
积分
3856
帖子
3594
UID
106264
发表于 2010-1-24 15:46 |显示全部帖子

回复 10楼 的帖子

那你让大水牛、先马什么的怎么办?

Rank: 9

玩家币
33 元
积分
1410
帖子
1086
UID
93274
发表于 2010-1-24 15:47 |显示全部帖子
开过去直接烧掉。。以前品牌机很多这样的电源, 出这样故障的也很多

Rank: 10Rank: 10

玩家币
903 元
积分
15156
帖子
14342
UID
14369
发表于 2010-1-24 15:48 |显示全部帖子

回复 11楼 的帖子

让他们进垃圾堆*49onion*

Rank: 7Rank: 7Rank: 7

玩家币
288 元
积分
8609
帖子
7673
UID
11964
发表于 2010-1-24 15:48 |显示全部帖子
真的有人会随便乱拨这个开关么 我从来没有产生过去拨一下的想法
GAME:i5 750@200*20 on msi P55-GD85/apacer classic 16G@1600/MSI N460GTX HAWK SLI(780/3600)/U2410+HG281D/G80-3000+11900/RV02BW/REV85+ 850w
laptop:THINKPAD T60 T2500/2G/X1400/320/14.1SXGA+
download:E5200 on Spark BI-500/Vdata 4G/Unika5450/WD6400AAKS/S12II 330W

Rank: 10Rank: 10

玩家币
50 元
积分
3856
帖子
3594
UID
106264
发表于 2010-1-24 15:49 |显示全部帖子
原帖由 35435ng 于 2010-1-24 15:48 发表
让他们进垃圾堆*49onion*


呵呵,顶你一个!

Rank: 13Rank: 13Rank: 13

玩家币
365 元
积分
9568
帖子
7963
UID
199
发表于 2010-1-24 15:58 |显示全部帖子

回复 7楼 的帖子

使用110V电的地区只有北美和日本,印象里是。还有一些地方是既有220V也有110V的。
转载本人文章请务必给出原始出处与原文链接。

Rank: 10Rank: 10

玩家币
903 元
积分
15156
帖子
14342
UID
14369
发表于 2010-1-24 16:02 |显示全部帖子
在BP430这样的电源卖到现在的价格的情况下,IP470真的可以洗洗睡了。虽然我不喜欢四处打枪的ANTEC,但是在价格上很长时间内他都起到了杀手作用。

Rank: 6Rank: 6

玩家币
9 元
积分
458
帖子
341
UID
7640
发表于 2010-1-24 16:25 |显示全部帖子
原帖由 Travis 于 2010-1-24 15:58 发表
使用110V电的地区只有北美和日本,印象里是。还有一些地方是既有220V也有110V的。


那个地方的人是不是特悲剧....

Rank: 8Rank: 8Rank: 8Rank: 8

玩家币
4 元
积分
1039
帖子
843
UID
99191
发表于 2010-1-24 16:30 |显示全部帖子
用110V,为什么,是什么情况必须用110V呢?

Rank: 13Rank: 13Rank: 13

玩家币
365 元
积分
9568
帖子
7963
UID
199
发表于 2010-1-24 16:33 |显示全部帖子
110V因为传输相同的功率线上电流大,对线路的负担和线上损耗重一些,但是触电导致伤害的机会大大减小了。
